Graphen und Flussdiagramme¶
Graphen¶
Baumdiagramme¶
Ein Baumdiagramm, auch Stemma genannt, ist eine graphische Darstellung, welche hierarchische Abhängigkeiten durch Verbindungslinien darstellt. Mögliche Anwendungsfälle sind z.B. Stammbäume, Entscheidungsbäume und Mindmaps.

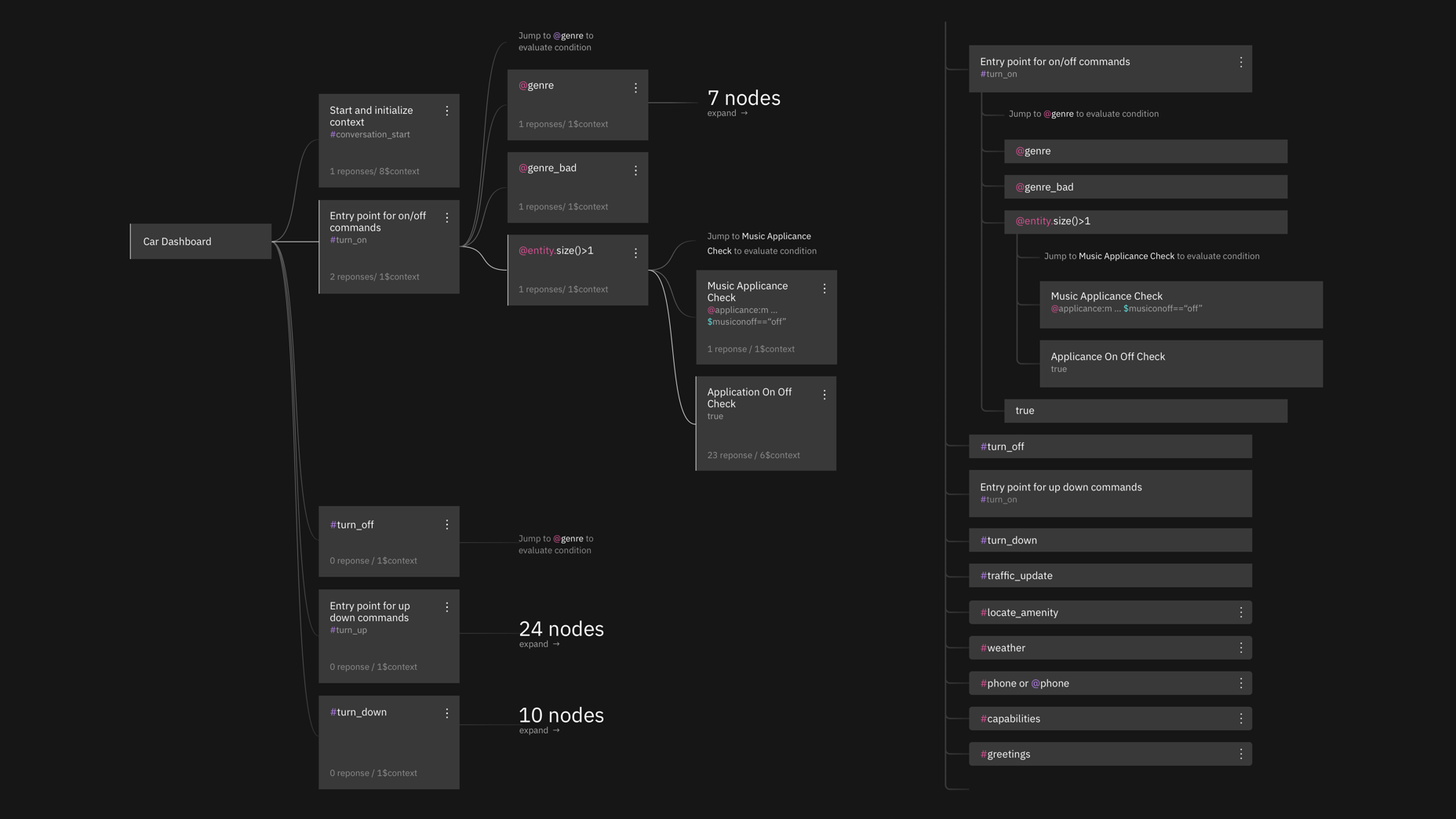

Baumdiagramm, Knotenansicht vs. Listenansicht¶
Flussdiagramme¶
Es gibt verschiedene Typen von Flussdiagrammen, z.B.
- Alluviale Diagramme
betont signifikante Veränderungen in Netzwerken und fasst sie ggf. zusammen.
- Kontrollflussdiagramme
zur Beschreibung von Regelkreisläufen
- Kumulative Flussdiagramme
werden z.B. in der Queueing Theory verwendet.
- Zustandsübergangsdiagramme
zur grafischen Darstellung endlicher Automaten

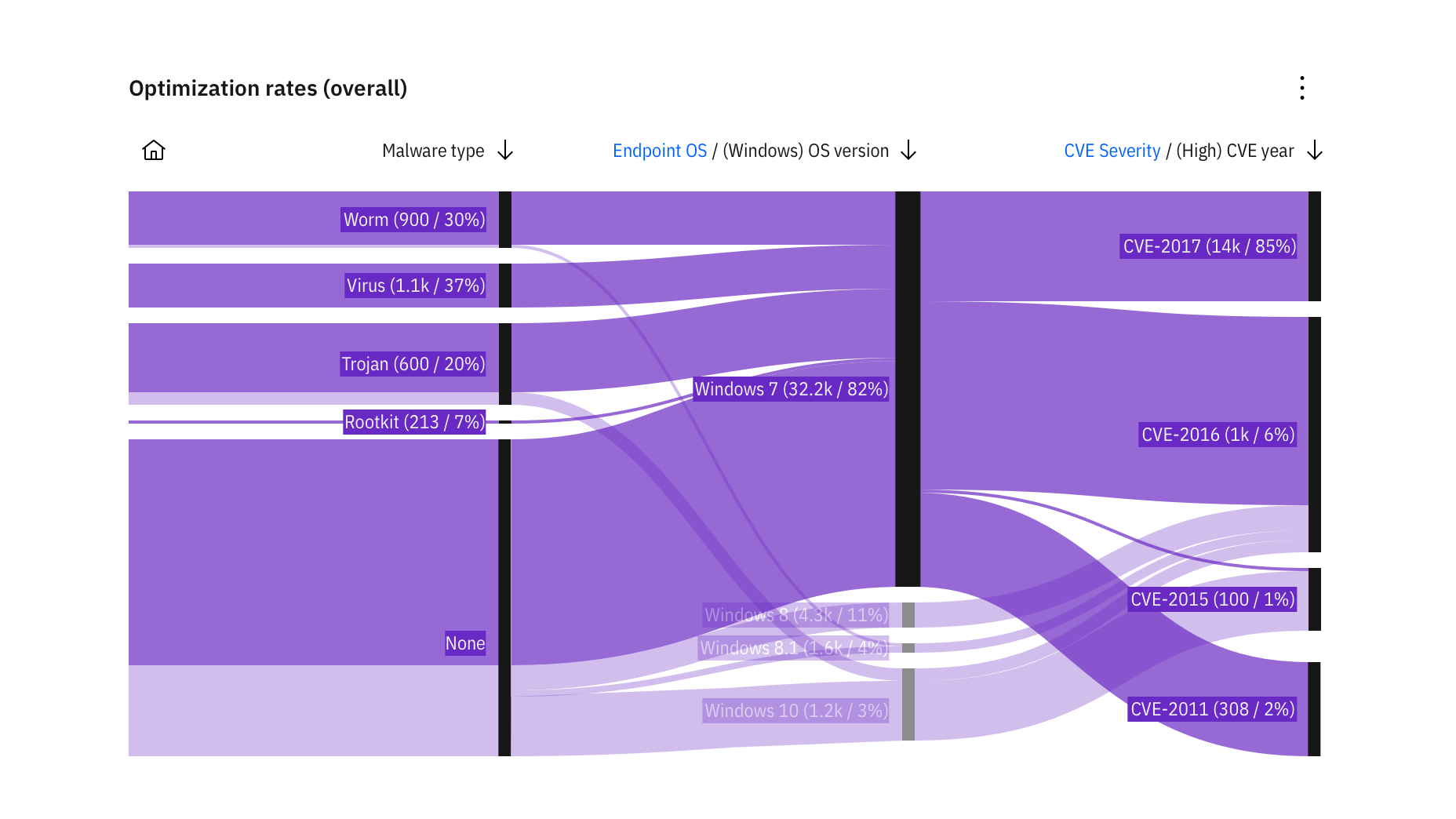

Beispiel eines alluvialen Diagramms¶
